Thang máy ngày nay đã trở thành thiết bị không thể thiếu trong nhà phố nhiều tầng, biệt thự, chung cư, khách sạn, trung tâm thương mại và nhà xưởng. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo thang máy và nguyên lý hoạt động chi tiết từ A đến Z. Việc nắm rõ các bộ phận cũng như cơ chế vận hành sẽ giúp chủ đầu tư sử dụng thiết bị đúng cách, đảm bảo an toàn và tăng tuổi thọ hệ thống.

Bài viết dưới đây sẽ giúp bạn hiểu đầy đủ về cấu tạo cũng như nguyên lý vận hành của thang máy một cách dễ hiểu và chi tiết nhất.

Tổng quan về hệ thống thang máy

Thang máy là thiết bị vận chuyển người hoặc hàng hóa theo phương thẳng đứng giữa các tầng của công trình. Một hệ thống hoàn chỉnh bao gồm nhiều bộ phận cơ khí và điện tử hoạt động đồng bộ với nhau.

Tùy theo mục đích sử dụng, thang máy có thể là:

• Thang máy tải khách

• Thang máy gia đình

• Thang máy tải hàng

• Thang máy bệnh viện

• Thang máy quan sát (kính)

Dù thuộc loại nào, cấu tạo cơ bản vẫn có nhiều điểm tương đồng.

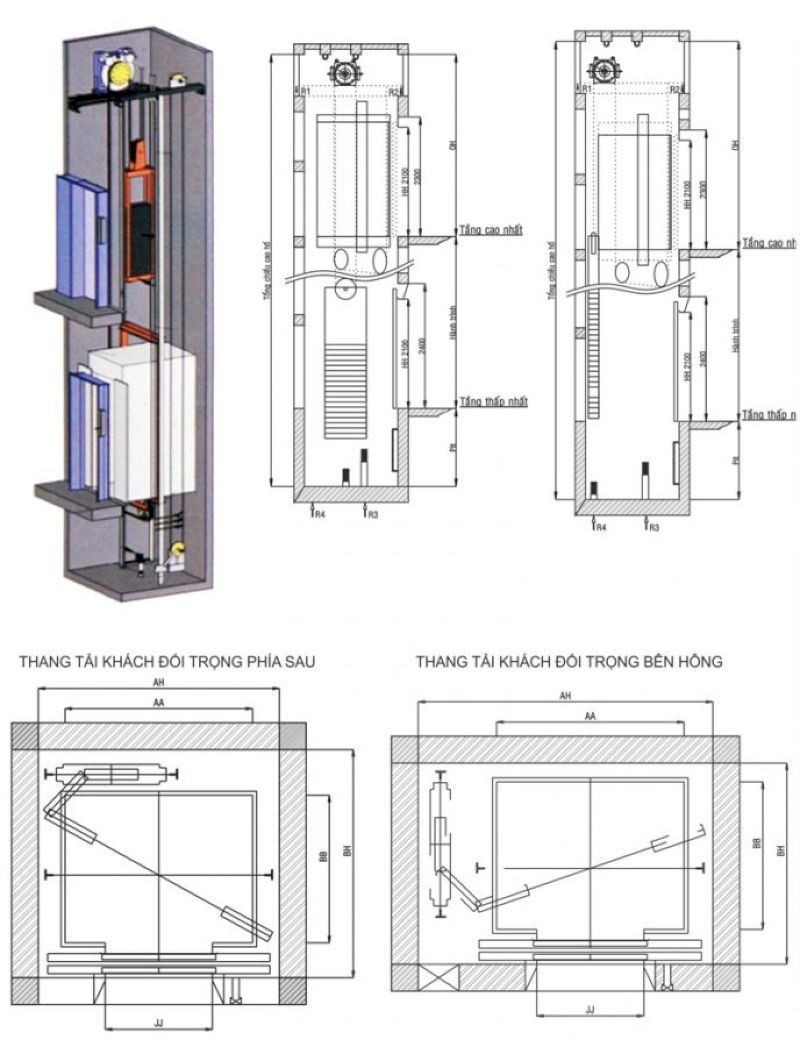

Cấu tạo thang máy chi tiết từ A đến Z

Để hiểu rõ cấu tạo thang máy và nguyên lý hoạt động chi tiết từ A đến Z, trước tiên cần nắm được các bộ phận chính sau đây.

Hố thang (giếng thang)

Hố thang là không gian thẳng đứng chạy xuyên suốt từ tầng thấp nhất đến tầng cao nhất của công trình. Đây là nơi lắp đặt toàn bộ hệ thống cabin, ray dẫn hướng và đối trọng.

Hố thang cần đảm bảo:

• Kích thước chính xác theo thiết kế

• Độ thẳng đứng cao

• Hố pit (đáy hố thang) đủ chiều sâu

• Chịu lực tốt

Nếu hố thang thi công sai kỹ thuật, toàn bộ hệ thống sẽ bị ảnh hưởng.

Cabin thang máy

Cabin là khoang chứa người hoặc hàng hóa. Đây là bộ phận trực tiếp phục vụ người sử dụng.

Cabin bao gồm:

• Khung cabin chịu lực

• Vách cabin (inox, kính, thép sơn tĩnh điện…)

• Sàn cabin

• Trần cabin và hệ thống chiếu sáng

• Bảng điều khiển trong cabin

Cabin được gắn vào hệ thống cáp tải và di chuyển theo ray dẫn hướng.

Đối trọng

Đối trọng có nhiệm vụ cân bằng tải trọng của cabin. Khi cabin di chuyển lên, đối trọng đi xuống và ngược lại.

Cơ chế này giúp:

• Giảm tải cho động cơ

• Tiết kiệm điện năng

• Giảm hao mòn hệ thống

Đối trọng thường được làm từ khối gang hoặc bê tông đặc biệt.

Ray dẫn hướng

Ray dẫn hướng được lắp cố định dọc theo hố thang. Cabin và đối trọng sẽ di chuyển lên xuống theo ray này.

Ray đảm bảo:

• Cabin không bị rung lắc

• Di chuyển thẳng đứng chính xác

• Tăng độ ổn định khi vận hành

Hệ thống cáp tải

Cáp tải là bộ phận kết nối cabin với động cơ và đối trọng. Cáp được làm từ thép chuyên dụng có độ bền cao.

Số lượng và kích thước cáp được tính toán dựa trên tải trọng thiết kế của thang máy.

Máy kéo (động cơ)

Máy kéo là “trái tim” của thang máy. Đây là bộ phận tạo ra lực kéo giúp cabin di chuyển.

Hiện nay có hai loại chính:

• Máy kéo có hộp số

• Máy kéo không hộp số (gearless)

Máy kéo không hộp số thường được sử dụng trong thang máy hiện đại nhờ vận hành êm ái và tiết kiệm điện.

Tủ điều khiển

Tủ điều khiển là “bộ não” của hệ thống. Đây là nơi xử lý toàn bộ tín hiệu từ bảng gọi tầng, cảm biến và điều khiển động cơ hoạt động.

Tủ điều khiển giúp:

• Xác định tầng dừng

• Điều chỉnh tốc độ

• Kiểm soát an toàn

• Tối ưu hành trình di chuyển

Hệ thống cửa tầng và cửa cabin

Cửa thang máy gồm:

• Cửa tầng (cố định tại mỗi tầng)

• Cửa cabin (gắn vào cabin)

Hệ thống cửa được trang bị cảm biến chống kẹt để đảm bảo an toàn cho người sử dụng.

Bộ khống chế vượt tốc

Đây là thiết bị an toàn quan trọng. Nếu cabin di chuyển quá tốc độ cho phép, bộ khống chế sẽ kích hoạt hệ thống phanh khẩn cấp.

Hệ thống phanh an toàn

Hệ thống phanh giúp cabin dừng lại khi xảy ra sự cố như đứt cáp hoặc mất kiểm soát tốc độ.

Nguyên lý hoạt động của thang máy

Sau khi hiểu cấu tạo thang máy, chúng ta sẽ tìm hiểu nguyên lý hoạt động chi tiết.

Nguyên lý hoạt động cơ bản

Thang máy hoạt động dựa trên nguyên lý cân bằng giữa cabin và đối trọng.

Khi người dùng nhấn nút gọi tầng:

1. Tín hiệu được gửi về tủ điều khiển

2. Tủ điều khiển xử lý và ra lệnh cho động cơ

3. Động cơ quay puly kéo cáp

4. Cabin di chuyển theo ray dẫn hướng

5. Khi đến tầng yêu cầu, hệ thống giảm tốc và dừng chính xác

Toàn bộ quá trình được kiểm soát tự động.

Cơ chế tiết kiệm năng lượng

Nhờ đối trọng cân bằng, động cơ không phải kéo toàn bộ trọng lượng cabin mà chỉ phải bù phần chênh lệch tải trọng.

Điều này giúp:

• Giảm công suất tiêu thụ

• Giảm nhiệt động cơ

• Tăng tuổi thọ hệ thống

Hệ thống an toàn khi mất điện

Khi mất điện đột ngột:

• Bộ cứu hộ tự động (ARD) kích hoạt

• Cabin di chuyển về tầng gần nhất

• Cửa mở để hành khách thoát ra

Điều này đảm bảo không xảy ra tình trạng mắc kẹt nguy hiểm.

Cơ chế dừng tầng chính xác

Thang máy sử dụng cảm biến vị trí để xác định chính xác vị trí cabin. Khi đến gần tầng cần dừng, hệ thống giảm tốc từ từ giúp cabin dừng êm ái và chính xác.

Sự phối hợp giữa các bộ phận

Điểm quan trọng trong cấu tạo thang máy và nguyên lý hoạt động chi tiết từ A đến Z là sự phối hợp đồng bộ giữa các bộ phận:

• Động cơ tạo lực kéo

• Cáp truyền lực

• Ray giữ ổn định

• Tủ điều khiển xử lý tín hiệu

• Hệ thống an toàn giám sát liên tục

Chỉ cần một bộ phận gặp trục trặc, toàn hệ thống có thể bị ảnh hưởng.

Các yếu tố ảnh hưởng đến hiệu quả vận hành

Để thang máy hoạt động bền bỉ và an toàn, cần chú ý:

• Lắp đặt đúng kỹ thuật

• Sử dụng thiết bị chất lượng

• Kiểm định trước khi vận hành

• Bảo trì định kỳ

Việc bảo trì giúp phát hiện sớm hao mòn cáp, lỗi cảm biến hoặc hư hỏng động cơ.

Hiểu rõ cấu tạo thang máy và nguyên lý hoạt động chi tiết từ A đến Z giúp người sử dụng và chủ đầu tư có cái nhìn toàn diện về thiết bị quan trọng này. Từ hố thang, cabin, cáp tải, máy kéo cho đến tủ điều khiển và hệ thống an toàn – tất cả đều phối hợp chặt chẽ để đảm bảo vận hành ổn định và an toàn tuyệt đối.

Nếu được lắp đặt đúng kỹ thuật và bảo trì định kỳ, thang máy có thể hoạt động bền bỉ trong nhiều năm, mang lại sự tiện nghi và giá trị lâu dài cho công trình.
